RDMA Read/Write 실전 입문

목표: 이 글 하나로 RDMA Read와 Write를 직접 작성하고 실행할 수 있는 기준을 정리함.

0. 왜 또 RDMA인가

LLM 추론과 학습이 GPU 클러스터의 일이 되면서 RDMA는 더 이상 HPC 영역만의 전유물이 아님.

NCCL의 IB plugin, NIXL, Mooncake의 KV cache 전송, vLLM의 disaggregated prefill 모두 결국 RDMA 위에서 동작함.

스택 디버깅과 튜닝을 위해 verbs 레벨 동작 이해가 필요함.

이 글의 범위는 InfiniBand/RoCEv2 위의 libibverbs 사용법임. (iWARP는 사용 빈도가 낮아 생략)

1. 핵심 개념 5분 정리

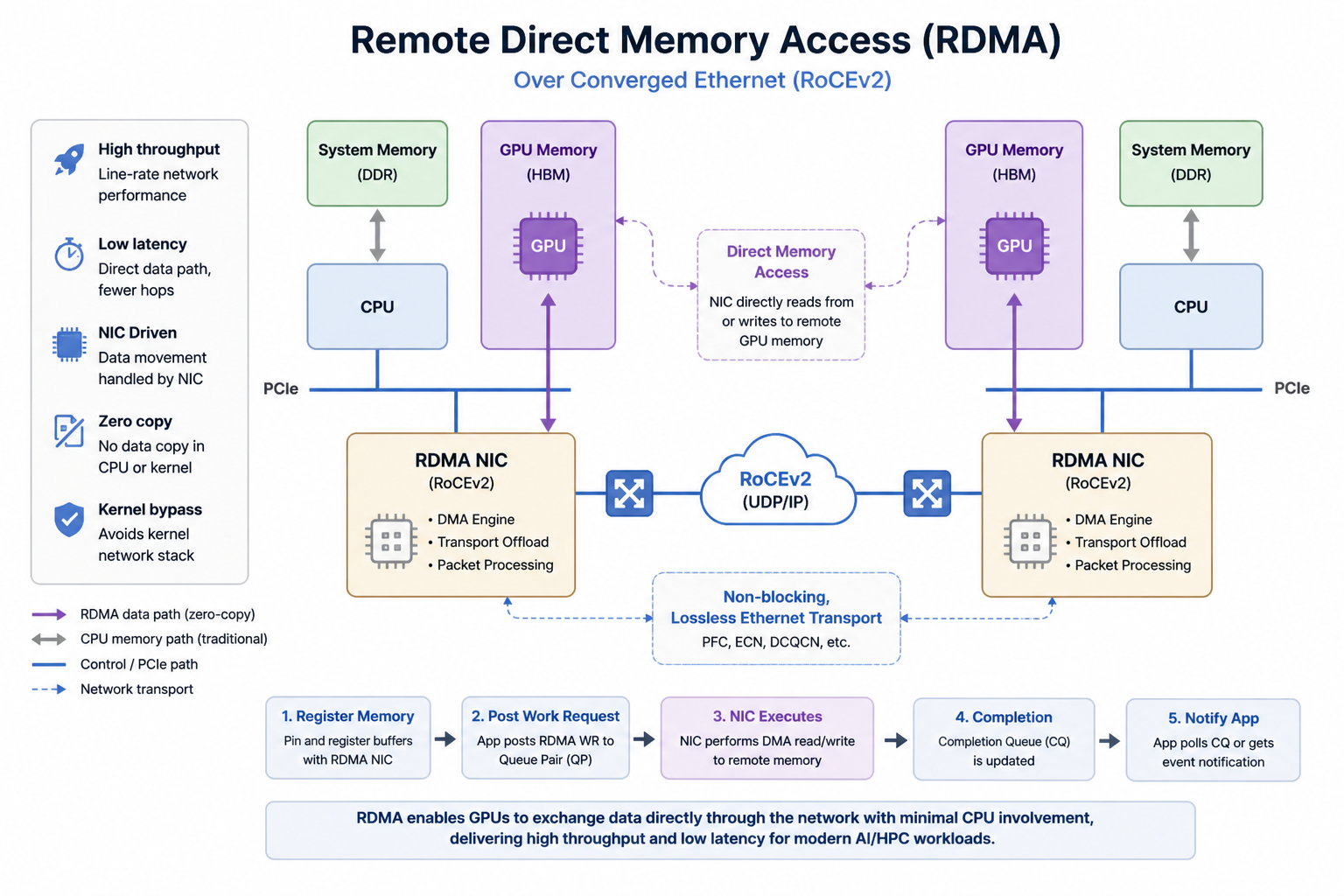

1.1 RDMA가 빠른 이유

TCP:   APP → kernel buffer → kernel TCP/IP → NIC → wire → ...
RDMA:  APP → HCA → wire → HCA → APP    (커널 우회, 카피 없음)

세 가지 특성이 결합한 결과임:

Kernel bypass: data path의 커널 우회
Zero-copy: 사용자 버퍼에서 직접 NIC DMA
Transport offload: 헤더 생성, 재전송, ordering의 HCA 하드웨어 처리

대신 Control path는 커널을 경유함. QP 생성과 메모리 등록은 한 번 수행하는 고비용 작업이며, 이후 send/recv/read/write는 커널 없이 매우 빠르게 동작하는 구조임.

1.2 통신 패러다임 두 가지

Two-sided (Send/Recv): 양쪽 모두 능동적. 송신자는 send, 수신자는 미리 receive post. TCP의 send/recv와 유사한 멘탈 모델임.

One-sided (RDMA Read/Write): 한쪽이 일방적으로 원격 메모리를 읽고 쓰는 방식. 원격 CPU는 자기 메모리 접근 여부를 인지하지 못함. RDMA의 핵심 강점임!

연산	requester	responder CPU	용도
Send/Recv	양쪽 active	개입 O	제어 메시지, 메타데이터 교환
RDMA Write	한쪽만	개입 X	일방적 데이터 전달 (NCCL 기본)
RDMA Read	한쪽만	개입 X	pull 패턴, KV cache 회수
Atomic	한쪽만	개입 X	분산 락, counter

1.3 객체 모델

┌─────────────────────────────────────────────────────────┐
│  Context (HCA 핸들)                                      │
│    └─ PD (Protection Domain, 보안 경계)                   │
│         ├─ MR (Memory Region: 등록된 메모리)               │
│         ├─ QP (Queue Pair)                              │
│         │    ├─ SQ (Send Queue)                         │
│         │    └─ RQ (Receive Queue)                      │
│         └─ ...                                          │
│    └─ CQ (Completion Queue)  ← PD에 안 묶임               │
└─────────────────────────────────────────────────────────┘

WR (Work Request): HCA에 지시하는 일감. SQ 또는 RQ에 post
WC (Work Completion): WR 완료 후 CQ에 들어오는 완료 항목
SGE (Scatter-Gather Element): 한 WR이 여러 버퍼를 다룰 수 있게 해주는 단위

중요한 규칙: WR post 이후 WC 수신 전까지 해당 버퍼에 접근하면 안 됨. Outstanding 상태에서 버퍼 수정 시 wire에 손상된 데이터가 전송됨.

1.4 Transport 타입

타입	비유	신뢰성	연결성	RDMA Read/Atomic 가능?
RC	TCP	O	O	O ← 거의 항상 이거 씀
UC	-	X	O	X
UD	UDP	X	X	X
DC	-	O	동적	O (대규모용)

NCCL, UCX, MPI 등 대부분의 라이브러리가 RC를 쓰는 이유는 RDMA Read와 Atomic이 RC에서만 동작하기 때문임.

1.5 QP 상태 전이

RESET ──init──> INIT ──peer info──> RTR ──more attrs──> RTS
                                    │                   │
                                    ▼                   ▼
                                 receive 가능         send 가능

RTR(Ready to Receive)에서는 수신만 가능하고, RTS(Ready to Send)까지 전이 후 송신 가능함. RTR 전이를 위해 상대방의 QPN과 LID/GID가 필요함. 해당 정보 교환 방식이 RDMA 프로그램의 첫 번째 허들임.

2. 환경 준비 — 2026년 기준

2.1 옵션 A: 진짜 RDMA NIC

ConnectX-6/7, BlueField, AWS EFA 등 실제 RDMA HCA 사용을 권장함.

# 패키지 (Ubuntu 24.04 기준)
sudo apt install rdma-core libibverbs-dev librdmacm-dev ibverbs-utils \
                 perftest infiniband-diags

# 디바이스 확인
ibstat               # 카드와 포트 상태
ibv_devices          # 디바이스 이름 목록
ibv_devinfo -d mlx5_0   # 상세 정보 (LID, GID, MTU)

2.2 옵션 B: Soft-RoCE (RXE) — 실 NIC 없이 학습용

일반 이더넷 NIC 위에 RDMA 스택을 소프트웨어로 얹는 방식임. 학습/CI에 적합함.

sudo modprobe rdma_rxe
sudo rdma link add rxe0 type rxe netdev eth0   # eth0은 사용 중인 NIC

ibv_devices    # rxe0 표시 시 성공

2.3 동작 검증

# 한쪽
ib_write_bw -d mlx5_0

# 반대쪽
ib_write_bw -d mlx5_0 <서버IP>

여기서 BW 미출력 시 이후 코드도 동작하지 않음. 반드시 perftest 통과 후 시작해야 함.

3. 첫 번째 프로그램 — RDMA Write 한 번 보내기

이 섹션의 목표: 클라이언트가 서버 메모리에 “Hello, RDMA!”를 직접 쓰는 흐름을 구현함. 서버 CPU가 메인 루프에서 sleep 중이어도 메모리 변경 확인이 가능함.

3.1 전체 흐름

[양쪽 공통 - 초기화 phase]
  1. ibv_get_device_list / ibv_open_device        → context
  2. ibv_alloc_pd                                 → PD
  3. ibv_create_cq                                → CQ
  4. ibv_create_qp                                → QP (RESET 상태)
  5. ibv_modify_qp(INIT)                          → INIT 상태

[TCP 소켓으로 OOB 정보 교환]
  ─ LID/GID, QPN, (그리고 MR의) addr/rkey 주고받기

[양쪽 공통]
  6. ibv_modify_qp(RTR with peer info)            → RTR
  7. ibv_modify_qp(RTS)                           → RTS
  8. ibv_reg_mr                                   → MR (5번 직후 수행도 가능)

[클라이언트만]
  9. ibv_post_send(opcode=RDMA_WRITE)             → 전송
 10. ibv_poll_cq                                  → 완료 확인

서버는 9, 10을 수행하지 않음. 메모리 관찰만 수행함.

3.2 공통 헤더와 유틸 (`common.h`)

#pragma once
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <stdint.h>
#include <errno.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <infiniband/verbs.h>

#define BUF_SIZE   4096
#define TCP_PORT   18515
#define IB_PORT    1
#define GID_INDEX  3        // RoCEv2면 보통 3, IB면 0. ibv_devinfo로 확인.

#define CHECK(x, msg) do { \
    if (!(x)) { perror(msg); exit(1); } \
} while (0)

// TCP 교환 정보
struct conn_info {
    uint32_t qpn;            // peer Queue Pair Number
    uint32_t lid;            // peer Local ID (IB용)
    union ibv_gid gid;       // peer GID (RoCE용)
    uint64_t addr;            // peer MR 시작 주소
    uint32_t rkey;           // peer MR remote key
} __attribute__((packed));

// 디바이스 open
static struct ibv_context* open_device(const char* name) {
    int n;
    struct ibv_device** list = ibv_get_device_list(&n);
    CHECK(list, "ibv_get_device_list");

    struct ibv_context* ctx = NULL;
    for (int i = 0; i < n; i++) {
        if (!name || strcmp(ibv_get_device_name(list[i]), name) == 0) {
            ctx = ibv_open_device(list[i]);
            break;
        }
    }
    ibv_free_device_list(list);
    CHECK(ctx, "ibv_open_device");
    return ctx;
}

// QP를 RESET → INIT
static void qp_to_init(struct ibv_qp* qp) {
    struct ibv_qp_attr attr = {
        .qp_state        = IBV_QPS_INIT,
        .pkey_index      = 0,
        .port_num        = IB_PORT,
        .qp_access_flags = IBV_ACCESS_LOCAL_WRITE
                         | IBV_ACCESS_REMOTE_READ
                         | IBV_ACCESS_REMOTE_WRITE,
    };
    int flags = IBV_QP_STATE | IBV_QP_PKEY_INDEX
              | IBV_QP_PORT  | IBV_QP_ACCESS_FLAGS;
    CHECK(ibv_modify_qp(qp, &attr, flags) == 0, "qp INIT");
}

// QP를 INIT → RTR (peer info 필요)
static void qp_to_rtr(struct ibv_qp* qp, struct conn_info* peer) {
    struct ibv_qp_attr attr = {
        .qp_state           = IBV_QPS_RTR,
        .path_mtu           = IBV_MTU_1024,
        .dest_qp_num        = peer->qpn,
        .rq_psn             = 0,
        .max_dest_rd_atomic = 1,
        .min_rnr_timer      = 12,
        .ah_attr = {
            .is_global  = 1,           // RoCE는 무조건 global (GRH 사용)
            .dlid       = 0,           // RoCE는 LID 의미 없음
            .sl         = 0,
            .src_path_bits = 0,
            .port_num   = IB_PORT,
            .grh = {
                .hop_limit  = 1,
                .dgid       = peer->gid,
                .sgid_index = GID_INDEX,
            },
        },
    };
    int flags = IBV_QP_STATE | IBV_QP_AV | IBV_QP_PATH_MTU
              | IBV_QP_DEST_QPN | IBV_QP_RQ_PSN
              | IBV_QP_MAX_DEST_RD_ATOMIC | IBV_QP_MIN_RNR_TIMER;
    CHECK(ibv_modify_qp(qp, &attr, flags) == 0, "qp RTR");
}

// RTR → RTS
static void qp_to_rts(struct ibv_qp* qp) {
    struct ibv_qp_attr attr = {
        .qp_state      = IBV_QPS_RTS,
        .timeout       = 14,
        .retry_cnt     = 7,
        .rnr_retry     = 7,
        .sq_psn        = 0,
        .max_rd_atomic = 1,
    };
    int flags = IBV_QP_STATE | IBV_QP_TIMEOUT | IBV_QP_RETRY_CNT
              | IBV_QP_RNR_RETRY | IBV_QP_SQ_PSN | IBV_QP_MAX_QP_RD_ATOMIC;
    CHECK(ibv_modify_qp(qp, &attr, flags) == 0, "qp RTS");
}

// CQ polling 후 WC 하나 획득
static int poll_one_completion(struct ibv_cq* cq) {
    struct ibv_wc wc;
    int n;
    do {
        n = ibv_poll_cq(cq, 1, &wc);
    } while (n == 0);

    if (n < 0 || wc.status != IBV_WC_SUCCESS) {
        fprintf(stderr, "WC failed: %s (wr_id=%lu)\n",
                ibv_wc_status_str(wc.status), wc.wr_id);
        return -1;
    }
    return 0;
}

static int write_full(int fd, const void* buf, size_t len) {
    const char* p = buf;
    while (len > 0) {
        ssize_t n = write(fd, p, len);
        if (n < 0) {
            if (errno == EINTR) continue;
            return -1;
        }
        if (n == 0) {
            errno = EPIPE;
            return -1;
        }
        p += n;
        len -= n;
    }
    return 0;
}

static int read_full(int fd, void* buf, size_t len) {
    char* p = buf;
    while (len > 0) {
        ssize_t n = read(fd, p, len);
        if (n < 0) {
            if (errno == EINTR) continue;
            return -1;
        }
        if (n == 0) {
            errno = ECONNRESET;
            return -1;
        }
        p += n;
        len -= n;
    }
    return 0;
}

// TCP로 conn_info 교환 (서버 모드)
static int tcp_server_exchange(struct conn_info* local, struct conn_info* remote) {
    int srv = socket(AF_INET, SOCK_STREAM, 0);
    int opt = 1;
    setsockopt(srv, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));
    struct sockaddr_in addr = { .sin_family = AF_INET,
                                .sin_port = htons(TCP_PORT),
                                .sin_addr.s_addr = INADDR_ANY };
    bind(srv, (struct sockaddr*)&addr, sizeof(addr));
    listen(srv, 1);
    int cli = accept(srv, NULL, NULL);
    close(srv);

    CHECK(write_full(cli, local, sizeof(*local)) == 0, "write conn_info");
    CHECK(read_full(cli, remote, sizeof(*remote)) == 0, "read conn_info");
    close(cli);
    return 0;
}

// TCP로 conn_info 교환 (클라이언트 모드)
static int tcp_client_exchange(const char* server_ip,
                               struct conn_info* local,
                               struct conn_info* remote) {
    int s = socket(AF_INET, SOCK_STREAM, 0);
    struct sockaddr_in addr = { .sin_family = AF_INET,
                                .sin_port = htons(TCP_PORT) };
    inet_pton(AF_INET, server_ip, &addr.sin_addr);
    CHECK(connect(s, (struct sockaddr*)&addr, sizeof(addr)) == 0, "connect");

    CHECK(read_full(s, remote, sizeof(*remote)) == 0, "read conn_info");
    CHECK(write_full(s, local, sizeof(*local)) == 0, "write conn_info");
    close(s);
    return 0;
}

3.3 서버 코드 (`server.c`)

// server.c — 메모리만 노출하고 가만히 있는 쪽
#include "common.h"

int main(int argc, char** argv) {
    const char* dev = (argc > 1) ? argv[1] : NULL;

    // 1~4: context, PD, CQ, QP 생성
    struct ibv_context* ctx = open_device(dev);
    struct ibv_pd*  pd  = ibv_alloc_pd(ctx);            CHECK(pd, "alloc_pd");
    struct ibv_cq*  cq  = ibv_create_cq(ctx, 16, NULL, NULL, 0);
    CHECK(cq, "create_cq");

    struct ibv_qp_init_attr qp_attr = {
        .send_cq = cq, .recv_cq = cq,
        .qp_type = IBV_QPT_RC,
        .cap = { .max_send_wr = 16, .max_recv_wr = 16,
                 .max_send_sge = 1, .max_recv_sge = 1 },
    };
    struct ibv_qp* qp = ibv_create_qp(pd, &qp_attr);
    CHECK(qp, "create_qp");

    // 5: INIT 전이
    qp_to_init(qp);

    // 8: 메모리 등록 (서버는 클라이언트가 쓸 영역을 노출)
    char* buf = aligned_alloc(4096, BUF_SIZE);
    memset(buf, 0, BUF_SIZE);
    strcpy(buf, "(initial server memory)");

    struct ibv_mr* mr = ibv_reg_mr(pd, buf, BUF_SIZE,
        IBV_ACCESS_LOCAL_WRITE | IBV_ACCESS_REMOTE_WRITE | IBV_ACCESS_REMOTE_READ);
    CHECK(mr, "reg_mr");

    // local 정보 구성
    struct ibv_port_attr port;
    ibv_query_port(ctx, IB_PORT, &port);
    union ibv_gid my_gid;
    ibv_query_gid(ctx, IB_PORT, GID_INDEX, &my_gid);

    struct conn_info local = {
        .qpn  = qp->qp_num,
        .lid  = port.lid,
        .gid  = my_gid,
        .addr = (uintptr_t) buf,
        .rkey = mr->rkey,
    };
    struct conn_info remote;

    printf("[server] waiting for client TCP on port %d...\n", TCP_PORT);
    tcp_server_exchange(&local, &remote);
    printf("[server] peer QPN=%u, addr=0x%lx, rkey=0x%x\n",
           remote.qpn, remote.addr, remote.rkey);

    // 6, 7: RTR, RTS
    qp_to_rtr(qp, &remote);
    qp_to_rts(qp);

    // 메모리 변화를 관찰
    printf("[server] before:  '%s'\n", buf);
    printf("[server] sleeping 5 seconds, doing nothing...\n");
    for (int i = 0; i < 5; i++) {
        sleep(1);
        printf("[server] t=%d:    '%s'\n", i, buf);  // CPU 개입 없이 변경
    }
    printf("[server] after:   '%s'\n", buf);

    // 정리
    ibv_dereg_mr(mr);
    ibv_destroy_qp(qp);
    ibv_destroy_cq(cq);
    ibv_dealloc_pd(pd);
    ibv_close_device(ctx);
    free(buf);
    return 0;
}

3.4 클라이언트 코드 (`client.c`)

// client.c — 서버 메모리에 직접 RDMA Write
#include "common.h"

int main(int argc, char** argv) {
    if (argc < 2) {
        fprintf(stderr, "usage: %s <server_ip> [device]\n", argv[0]);
        return 1;
    }
    const char* server_ip = argv[1];
    const char* dev = (argc > 2) ? argv[2] : NULL;

    struct ibv_context* ctx = open_device(dev);
    struct ibv_pd*  pd  = ibv_alloc_pd(ctx);
    CHECK(pd, "alloc_pd");
    struct ibv_cq*  cq  = ibv_create_cq(ctx, 16, NULL, NULL, 0);
    CHECK(cq, "create_cq");

    struct ibv_qp_init_attr qp_attr = {
        .send_cq = cq, .recv_cq = cq,
        .qp_type = IBV_QPT_RC,
        .cap = { .max_send_wr = 16, .max_recv_wr = 16,
                 .max_send_sge = 1, .max_recv_sge = 1 },
    };
    struct ibv_qp* qp = ibv_create_qp(pd, &qp_attr);
    CHECK(qp, "create_qp");
    qp_to_init(qp);

    // 전송 데이터 준비
    char* buf = aligned_alloc(4096, BUF_SIZE);
    snprintf(buf, BUF_SIZE, "Hello, RDMA from client at PID %d!", getpid());
    struct ibv_mr* mr = ibv_reg_mr(pd, buf, BUF_SIZE, IBV_ACCESS_LOCAL_WRITE);
    CHECK(mr, "reg_mr");

    // local 정보 구성
    struct ibv_port_attr port;
    ibv_query_port(ctx, IB_PORT, &port);
    union ibv_gid my_gid;
    ibv_query_gid(ctx, IB_PORT, GID_INDEX, &my_gid);

    struct conn_info local = {
        .qpn  = qp->qp_num,
        .lid  = port.lid,
        .gid  = my_gid,
        .addr = (uintptr_t) buf,        // 클라이언트는 송신용이라 주소/rkey는 사실상 불필요
        .rkey = mr->rkey,
    };
    struct conn_info remote;

    printf("[client] connecting to %s:%d ...\n", server_ip, TCP_PORT);
    tcp_client_exchange(server_ip, &local, &remote);
    printf("[client] peer addr=0x%lx, rkey=0x%x\n", remote.addr, remote.rkey);

    qp_to_rtr(qp, &remote);
    qp_to_rts(qp);

    // ─── RDMA Write 지점 ───
    struct ibv_sge sge = {
        .addr   = (uintptr_t) buf,
        .length = strlen(buf) + 1,
        .lkey   = mr->lkey,
    };
    struct ibv_send_wr wr = {
        .wr_id      = 1,
        .sg_list    = &sge,
        .num_sge    = 1,
        .opcode     = IBV_WR_RDMA_WRITE,
        .send_flags = IBV_SEND_SIGNALED,
        .wr.rdma = {
            .remote_addr = remote.addr,
            .rkey        = remote.rkey,
        },
    };
    struct ibv_send_wr* bad = NULL;
    CHECK(ibv_post_send(qp, &wr, &bad) == 0, "post_send");

    // 완료 대기
    CHECK(poll_one_completion(cq) == 0, "poll");
    printf("[client] RDMA Write completed.\n");

    sleep(2);  // 서버 메모리 관찰 시간 확보

    // RDMA Read 수행: 서버 메모리 재읽기 후 덮어쓰기
    memset(buf, 0, BUF_SIZE);
    sge.length = BUF_SIZE;
    wr.opcode  = IBV_WR_RDMA_READ;
    wr.wr_id   = 2;
    CHECK(ibv_post_send(qp, &wr, &bad) == 0, "post_send read");
    CHECK(poll_one_completion(cq) == 0, "poll read");
    printf("[client] RDMA Read got: '%s'\n", buf);

    // 정리
    ibv_dereg_mr(mr);
    ibv_destroy_qp(qp);
    ibv_destroy_cq(cq);
    ibv_dealloc_pd(pd);
    ibv_close_device(ctx);
    free(buf);
    return 0;
}

3.5 빌드와 실행

# Makefile
cat > Makefile <<'EOF'
CFLAGS = -O2 -Wall -g
LDLIBS = -libverbs

all: server client
server: server.c common.h
  $(CC) $(CFLAGS) server.c -o server $(LDLIBS)
client: client.c common.h
  $(CC) $(CFLAGS) client.c -o client $(LDLIBS)
clean:
  rm -f server client
EOF

make

# 한쪽 머신에서
./server mlx5_0

# 다른쪽에서
./client 10.0.0.1 mlx5_0

기대 출력:

[server] before:  '(initial server memory)'
[server] sleeping 5 seconds, doing nothing...
[server] t=0:    'Hello, RDMA from client at PID 12345!'   ← 변했다!
[server] t=1:    'Hello, RDMA from client at PID 12345!'
...

서버 코드는 RDMA Write를 처리하는 함수를 호출하지 않음. 메모리만 변경된 상태임.

4. InfiniBand vs RoCEv2 — 같은 코드, 다른 wire

위 코드를 한 번 실행한 뒤 자연스럽게 생기는 질문: “이게 IB 코드인가 RoCEv2 코드인가?” 답은 둘 다임. 정확히는 거의 같은 코드로 둘 다 동작함. 차이 지점을 이해하면 디버깅에 큰 도움이 됨.

4.1 큰 그림: 서로 다른 layer

┌─────────────────────────────────────────┐
│  Application + libibverbs API           │  ← 동일
├─────────────────────────────────────────┤
│  RDMA Transport (RC, UC, UD ...)        │  ← 동일
├─────────────────────────────────────────┤
│  Network Layer                          │  ← 분기 지점
│   IB: IB Network (LID 기반 라우팅)        │
│   RoCEv1: Ethernet L2 (MAC 기반)         │  ← 거의 미사용
│   RoCEv2: UDP/IP (port 4791) ← 표준      │
│   iWARP: TCP                            │  ← 거의 미사용
├─────────────────────────────────────────┤
│  Link: IB cable / Ethernet cable        │
└─────────────────────────────────────────┘

핵심: RDMA의 “위쪽 절반”(verbs API, QP, MR, RC/UC/UD semantics)은 셋 다 동일함. 차이는 “이 RDMA 패킷의 wire 전송 방식” 에서만 발생함.

따라서 3장 코드 대부분은 RoCEv2에서도 그대로 동작함. 변경 지점은 주소 체계와 네트워크 튜닝임.

4.2 LID vs GID

InfiniBand는 LID(Local Identifier) 라는 16비트 주소를 사용함. Subnet Manager가 부여하며, IB subnet 안에서만 의미 있음.

RoCEv2에는 IB LID 같은 개념이 없음. 대신 GID만 사용함. GID = IPv4/IPv6 주소를 IPv6 형식으로 인코딩한 값임.

# RoCEv2 환경에서 ibv_devinfo
ibv_devinfo -d mlx5_0 -v
# ...
# GID[0]:  fe80::... (link-local IPv6, RoCEv1)
# GID[1]:  fe80::... (link-local IPv6, RoCEv2)
# GID[2]:  ::ffff:10.0.0.1 (IPv4 mapped, RoCEv1)
# GID[3]:  ::ffff:10.0.0.1 (IPv4 mapped, RoCEv2)  ← 보통 이 인덱스 사용

같은 IP 주소가 v1용/v2용으로 두 번 등장하여 초기 혼동이 가능함. RoCEv2 사용 시 RoCEv2 인덱스 선택이 필요함. 잘못 선택 시 RoCEv1으로 동작하여 라우팅에 실패함.

show_gids 명령어(MOFED 도구)로 한눈에 매핑 확인이 가능함:

show_gids
# DEV    PORT INDEX GID                                  IPv4         VER  DEV
# mlx5_0 1    0     fe80::...                                          v1   eth0
# mlx5_0 1    1     fe80::...                                          v2   eth0
# mlx5_0 1    2     0000:0000:0000:0000:0000:ffff:0a00:0001 10.0.0.1  v1   eth0
# mlx5_0 1    3     0000:0000:0000:0000:0000:ffff:0a00:0001 10.0.0.1  v2   eth0

4.3 코드 차이는 정확히 어디?

3장의 qp_to_rtr 함수를 다시 보면, IB 환경에서는 다음 형태가 필요함:

// IB일 때
.ah_attr = {
    .is_global  = 0,           // GRH 미사용
    .dlid       = peer->lid,   // LID로 라우팅
    .port_num   = IB_PORT,
}

// RoCEv2일 때 (3장 코드 그대로)
.ah_attr = {
    .is_global  = 1,           // GRH 필수!
    .dlid       = 0,           // RoCE는 LID 의미 없음
    .port_num   = IB_PORT,
    .grh = {
        .dgid          = peer->gid,
        .sgid_index    = 3,        // RoCEv2 GID 인덱스
        .hop_limit     = 1,        // IP TTL 유사
        .traffic_class = 0,        // DSCP/ECN용
    },
}

차이는 다음과 같음:

IB: LID 기반 routing → is_global = 0, dlid 채움
RoCEv2: IP 기반 routing → is_global = 1, GRH 채움 (dgid가 사실상 IP)

is_global 플래그 하나가 wire 포맷을 변경함. 잘못 설정 시 silent fail 발생이 가능함. 3장 코드는 RoCEv2 가정이므로, IB 환경 실행 시 is_global = 0으로 변경이 필요함.

4.4 Subnet Manager 유무

IB는 opensm 같은 Subnet Manager가 LID를 부여하고 라우팅 테이블을 관리함. 보통 IB 스위치에 내장되거나 한 노드에서 실행됨.

RoCEv2는 이더넷 + IP 기반이므로 SM이 불필요함. 대신 이더넷 스위치 설정의 중요도가 증가함. 다음 절의 주제임.

4.5 RoCEv2의 진짜 까다로운 부분: “Lossless Ethernet” 만들기

이 부분이 RoCEv2의 핵심 과제임. IB는 link layer가 credit-based flow control 기반이라 패킷 drop이 거의 없음. RoCEv2는 일반 이더넷을 사용하며, 이더넷은 기본적으로 lossy임(혼잡 시 패킷 폐기).

RDMA는 lossy 환경에서 성능 저하가 큼. RC 재전송은 go-back-N 방식이므로 패킷 하나 손실 시 이후 패킷을 전부 재전송함. 이를 막기 위해 이더넷을 lossless에 가깝게 만들어야 함.

두 가지 메커니즘이 존재함:

PFC (Priority Flow Control, IEEE 802.1Qbb):

큐별 “잠깐 멈춤” 신호 전송 (PAUSE frame)
RDMA 트래픽을 특정 priority에 격리하고 해당 priority만 lossless 보장
위험: head-of-line blocking, PFC storm, deadlock 가능함. 잘못 설정 시 네트워크가 마비됨

ECN + DCQCN (Data Center QCN):

스위치 혼잡 시 패킷에 ECN 마크 (drop 없이 표시만)
수신 NIC의 송신 NIC 대상 CNP(Congestion Notification Packet) 전송
송신 NIC의 자체 rate 감소 → 이후 천천히 회복
PFC보다 부드러운 방식임. 현재 대규모 RoCE 데이터센터의 표준임

실무에서는 DCQCN을 메인으로 쓰고 PFC는 백업으로 두는 구성이 많음(Microsoft, Meta 모두 이 방향). 최근에는 PFC 없이 ECN만 사용하는 시도도 존재(HPCC, Swift 같은 알고리즘).

스위치/NIC 설정 예시:

# Mellanox NIC 기준 - PFC priority 3에 활성화
mlnx_qos -i eth0 --pfc 0,0,0,1,0,0,0,0

# DSCP 기반 trust mode
mlnx_qos -i eth0 --trust dscp

# RoCE 트래픽에 DSCP 26 부여
echo 26 > /sys/class/infiniband/mlx5_0/tc/1/traffic_class

이런 설정이 RoCEv2 성능 차이의 90%를 결정함. 코드는 동일한데 perftest 결과가 절반 수준이면 대부분 PFC/ECN 설정 문제임. 스위치 쪽도 같은 priority/DSCP에 lossless 큐 매핑이 필요하고, 경로상 모든 hop의 일관성이 필요함.

4.6 MTU와 라우팅

MTU:

IB: 256, 512, 1024, 2048, 4096 바이트 (enum ibv_mtu)
RoCEv2: 이더넷 MTU에 종속됨. 보통 Jumbo frame 9000 활성화 후 RoCE MTU는 4096 사용함

3장 코드의 IBV_MTU_1024는 보수적인 값임. 데이터센터 RoCEv2에서는 4096으로 올려야 throughput 확보가 가능함. 단, 경로상 모든 스위치/NIC의 동일 MTU가 필요함. 불일치 시 fragment + drop이 발생함.

라우팅 (이게 RoCEv2의 진짜 장점):

RoCEv2는 UDP/IP 위에서 동작하므로 L3 라우팅이 가능함. IB 대비 큰 장점:

다른 IP subnet 간 RDMA 가능함
기존 데이터센터 네트워크 그대로 활용
ECMP로 multipath 가능함 (UDP source port를 flow id로 써서 분산)

IB는 단일 subnet 안에서만 동작함. 여러 subnet 연결에는 IB router가 필요하지만 사용 빈도는 낮음.

Source port entropy: RoCEv2 패킷의 UDP source port를 flow별로 다르게 설정 시 ECMP가 여러 경로로 분산함. NCCL/NIXL 같은 라이브러리들은 이를 적극 활용하여 single QP의 throughput을 multi-path로 향상함. IB에는 해당 개념이 없음.

4.7 디버깅 도구

# IB 환경
ibstat                  # 포트 상태, LID
ibhosts                 # subnet의 모든 노드
ibtracert               # 경로 추적
perfquery               # 카운터

# RoCEv2 환경 - 이더넷 도구도 함께 사용
ibstat                                   # 여전히 동작
ethtool -S eth0 | grep -i roce           # NIC 카운터
ethtool -S eth0 | grep -E "pause|pfc"    # PFC 카운터
mlnx_qos -i eth0                         # QoS 설정 확인
show_gids                                # GID 매핑 한눈에
cat /sys/class/net/eth0/ecn/...          # ECN 설정

특히 show_gids는 RoCEv2에서 GID 인덱스 혼동 시 필수임.

4.8 실무적으로 어디서 뭘 보게 되나

2026년 시점 현실:

클라우드 (AWS/Azure/GCP): 거의 RoCEv2 또는 그 변종. AWS EFA는 자체 transport이지만 verbs 호환. Azure는 RoCEv2 기반.
NVIDIA DGX SuperPOD, Meta GenAI 클러스터: InfiniBand가 여전히 다수임. Quantum-2, Quantum-X800 같은 NDR/XDR IB.
하이퍼스케일러 자체 데이터센터 (Microsoft, Meta, Google, ByteDance): RoCEv2가 대세임. Google은 Falcon이라는 자체 reliable transport를 개발함. Meta는 RoCE.
일반 엔터프라이즈/스타트업: 거의 RoCEv2임. 일반 이더넷 인프라 위에 배치 가능함.

일반화: AI 슈퍼컴 == IB가 아직 우세, AI 클라우드/하이퍼스케일 == RoCEv2 우세임. 추세는 RoCEv2의 점유 확대이고, IB는 latency와 단순함으로 top tier에 잔존함.

4.9 한 줄 요약

3장의 코드는 RoCEv2 가정으로 작성됨(is_global = 1, GID 사용). IB 실행 시 is_global = 0 변경과 LID 사용으로 충분함. API와 semantics는 같고, “wire 종류”와 “네트워크 설정”만 다름.

다만 RoCEv2를 잘 운용하려면 application 코드보다 PFC/ECN/DSCP 설정이 훨씬 중요함. 같은 코드가 IB에서 line rate가 나오고 RoCEv2에서 절반 수준이면, 대부분 스위치 설정 또는 PFC 미적용 문제임. 한 번 겪으면 잊기 어려운 문제임.

5. 동작 원리 다시 짚기

5.1 왜 서버 CPU가 개입 안 했나

ibv_reg_mr 호출 순간 발생하는 일:

커널의 해당 메모리 페이지 pin (swap 방지)
HCA 페이지 테이블에 가상→물리 매핑 등록
rkey 발급 — 일종의 “이 메모리에 원격 접근을 허락한다”는 인증 토큰

클라이언트가 RDMA Write 전송 시 패킷에 rkey와 remote_addr를 포함함. 서버 HCA는 패킷 수신 즉시 rkey 검증 → 해당 MR의 매핑 사용 → DMA로 직접 메모리 쓰기. CPU 인터럽트 없음.

5.2 rkey/lkey 차이

lkey (local key): 로컬 MR 접근 시 사용 (sg_list에 들어가는 값)
rkey (remote key): 상대의 내 MR 접근 시 사용 (peer가 wr.rdma.rkey에 쓰는 값)

이 둘의 혼동 시 IBV_WC_REM_ACCESS_ERR로 실패함.

5.3 RDMA Write vs Read

Write:                        Read:
┌─────────┐                   ┌─────────┐
│ Client  │──data──>          │ Client  │──req──>
│         │   (큰 데이터 fire)  │         │  <──data──
│         │  <──ACK           │         │   (round-trip)
└─────────┘                   └─────────┘

Write가 빠른 이유: 데이터를 한 방향으로 보내고 작은 ACK만 반환함. Read는 요청 전송 후 데이터 수신이 필요하므로 round-trip이 필수임. 따라서 NCCL이나 NIXL은 Write 중심 구조임.

6. 입문자가 자주 빠지는 함정 9가지

이 섹션은 verbs 코드와 RoCE/IB 연결 설정에서 자주 발생하는 실수를 다룬다. 운영 중 NCCL hang이나 RDMA timeout이 보이면 네트워크 설정뿐 아니라 GPU Xid, ECC, NVLink, PCIe 이벤트도 함께 봐야 하며, 전체 타임라인은 GPU Cluster Failure Analysis를 참고한다.

6.1 GID index 틀리기

ibv_devinfo로 확인:

ibv_devinfo -d mlx5_0 -v | grep -A 1 "GID\["

RoCEv2 IPv4: 보통 GID[3]. RoCEv2 IPv6: GID[1]. Pure IB: GID[0]. GID index 오류 시 RTR 전이에 실패하거나 ACK를 받지 못함.

6.2 RoCE인데 `is_global = 0`

위 코드처럼 RoCE에서는 반드시 GRH 사용이 필요함. 0으로 두면 connection이 silent하게 실패함.

6.3 Pure IB인데 GRH 켜기

반대 케이스임. Pure IB subnet 안에서는 is_global = 0이 정상임.

6.4 post_recv 안 하고 send 받기 → `RNR_RETRY_EXC_ERR`

Send/Recv 패턴에서만 해당함. 수신자는 송신자가 보내기 전에 미리 RR post가 필요함. RDMA Write/Read에서는 해당 함정이 없음(원격 RR 불필요).

6.5 MR을 너무 자주 등록/해제

ibv_reg_mr은 고비용 syscall임(페이지 pin + HCA TLB 업데이트). 큰 메모리를 한 번 등록하고 sub-region으로 잘라 쓰는 방식이 정석임. 매번 등록 시 throughput이 급락함.

6.6 모든 WR에 SIGNALED 켜기

WC가 매번 생기면 CQ 처리 비용이 누적됨. N개마다 한 번만 SIGNALED 사용하는 것이 NCCL 패턴임:

wr.send_flags = (i % 64 == 0) ? IBV_SEND_SIGNALED : 0;

주의: unsignaled WR도 SQ slot을 차지함. signaled WR 완료 시 그 앞의 unsignaled들도 함께 free됨.

6.7 작은 메시지에 SGE 등록 → `IBV_SEND_INLINE` 안 쓰기

수십~수백 바이트 데이터는 lkey 없이 WR 안에 inline 가능함:

wr.send_flags |= IBV_SEND_INLINE;

큰 차이가 발생함. Latency 측정 시 필수임.

6.8 버퍼 alignment

DMA 안정성을 위해 페이지 정렬을 권장함. aligned_alloc(4096, size) 또는 posix_memalign.

6.9 “WR과 WQE의 동일성 여부” — 레벨 혼동

코드 작성 중 자연스럽게 헷갈리는 부분임. 이름이 비슷하지만 정확한 위치와 레벨 구분이 필요함.

[User space]      WR (Work Request)   ←→   WC (Work Completion)
                       ↓ driver               ↑ driver
[Kernel/HW]      WQE (Work Queue Element) ←→ CQE (Completion Queue Element)

WR은 사용자가 ibv_post_send()에 넘기는 API 레벨 요청이고, 드라이버/HCA는 이를 WQE로 변환해 Work Queue에 배치함. 완료 결과는 하드웨어의 CQE로 생성되고, ibv_poll_cq()를 통해 사용자에게 WC 형태로 전달됨.

WR/WC: 사용자가 API로 다루는 구조체. struct ibv_send_wr, struct ibv_wc ← 사용자가 만지는 것
WQE/CQE: 드라이버가 HCA에게 넘기는 실제 큐 엔트리. vendor마다 다름 (ConnectX-6/7 다르고 BlueField도 다름)

ibv_post_send(qp, &wr, ...) 호출 = 드라이버가 WR을 HCA가 이해하는 WQE로 변환하여 SQ에 배치하는 것. ibv_poll_cq도 마찬가지로 CQE → WC 변환.

이 개념을 알아야 하는 이유:

벤더 문서/스펙 읽을 때 혼동이 줄어듦. Mellanox PRM 같은 문서의 “WQE”는 실제 HW 레이아웃을 의미함. 사용자 코드의 ibv_send_wr이 아님
성능 분석 시 필요함. “WQE doorbell ring”, “WQE BlueFlame” 같은 용어는 HW 큐 동작을 의미함. 사용자 코드 레벨이 아님
다른 의외의 함정: RQ는 passive하게 동작함. 즉 RQ에 WQE를 미리 넣어도 HCA가 즉시 소비하지 않음. 상대로부터 Send 패킷이 실제로 도착한 시점에 RQ에서 WQE 하나를 소비함. 이것이 RNR 에러의 본질 — “패킷 도착, 꺼내 쓸 RQ WQE 없음” → NACK

SQ:  active queue  — 내가 post한 즉시 HW가 처리 시작
RQ:  passive queue — post 후에도 패킷 도착 시 비로소 소비

이 mental model을 정립하면 장기적으로 도움이 됨. RQ는 “받을 준비를 미리 깔아두는 슬롯 풀”로 이해하는 것이 정확함.

7. 다음 단계

7.1 `librdmacm`으로 갈아타기

위 코드의 TCP bootstrap은 학습용임. 실전에서는 librdmacm(rdmacm)이 처리함:

#include <rdma/rdma_cma.h>

struct rdma_event_channel* ec = rdma_create_event_channel();
struct rdma_cm_id* id;
rdma_create_id(ec, &id, NULL, RDMA_PS_TCP);
rdma_resolve_addr(id, NULL, peer_sockaddr, 2000);
// 이벤트 받으며 진행: ADDR_RESOLVED → ROUTE_RESOLVED → CONNECT

ADDR/ROUTE/CONNECT 이벤트 driven 방식에서는 GID index, LID 등이 모두 자동 처리됨.

7.2 GPU Direct RDMA

GPU 메모리 직접 등록이 가능함(드라이버 지원 시):

cudaMalloc(&gpu_buf, size);
struct ibv_mr* mr = ibv_reg_mr(pd, gpu_buf, size, ACCESS_FLAGS);
// 이제 wire에서 GPU HBM <-> GPU HBM 직접 DMA

H100/B200 + ConnectX-7 조합에서는 PCIe P2P 또는 NVLink 경로로 CPU를 우회함.

7.3 성능 측정

perftest 패키지가 가장 정확함:

ib_write_bw, ib_read_bw: 처리량
ib_write_lat, ib_read_lat: 지연
ib_send_bw -a: 메시지 크기별 sweep

자체 코드 측정 시 워밍업 1000회 정도 후 측정, 작은 메시지에는 inline 사용이 필요함.

7.4 디버깅 도구

ibv_devinfo -v        # 디바이스 capability 전수 확인
rdma resource show    # 현재 자원 사용량
perfquery             # 포트 카운터 (에러, drop 등)
ibdump                # 패킷 캡처 (Mellanox)

WC status가 알려주는 것:

LOC_LEN_ERR: 로컬 길이 문제 (SGE 길이 > MR 길이 등)
LOC_PROT_ERR: lkey가 잘못됐거나 access flag 부족
REM_ACCESS_ERR: rkey 또는 권한 문제 (REMOTE_WRITE 안 켜고 write 시도 등)
RETRY_EXC_ERR: 네트워크 문제, 케이블/스위치 의심
RNR_RETRY_EXC_ERR: 상대가 RR 안 올림

8. 더 큰 그림: 프로덕션에서는

LLM 서빙/학습 스택 기준 RDMA가 사용되는 위치임:

NCCL ib_plugin: AllReduce/AllGather가 RDMA Write로 동작함. 위 코드의 훨씬 정교한 버전임
NIXL (NVIDIA Inference Xfer Library): KV cache 전송용 RDMA 추상화임
Mooncake / vLLM disaggregated: prefill→decode 노드 간 KV cache를 RDMA Read로 pull
MPI (OpenMPI, MPICH): UCX 위에서 RDMA로 polling
분산 스토리지 (IBM ESS/Storage Scale(GPFS), DAOS, WekaFS 등): storage client와 server 사이의 data path에 RDMA 사용이 가능함

이 라이브러리 내부에 들어가지 않더라도, 어떤 layer가 어떻게 RDMA를 쓰는지 알면 스택 디버깅과 튜닝 수준이 달라짐.

9. 마무리: 한 페이지 cheatsheet

초기화 (한 번):
  open_device → alloc_pd → create_cq → create_qp
  qp: RESET → INIT
  TCP: peer의 (LID, GID, QPN, addr, rkey) 받기
  qp: INIT → RTR → RTS
  reg_mr (또는 처음에 미리)

송신 (반복):
  ibv_sge      = { addr, length, lkey }
  ibv_send_wr  = { wr_id, sg_list, num_sge, opcode, send_flags,
                   wr.rdma = { remote_addr, rkey } }
  ibv_post_send → ibv_poll_cq

자주 쓰는 플래그:
  IBV_SEND_SIGNALED   — WC 생성
  IBV_SEND_INLINE     — 작은 메시지, MR 우회
  IBV_SEND_FENCE      — 이전 RDMA Read 완료 후 처리

opcode:
  IBV_WR_SEND         — two-sided
  IBV_WR_RDMA_WRITE   — one-sided write
  IBV_WR_RDMA_READ    — one-sided read
  IBV_WR_ATOMIC_*     — 64bit atomic

진단 시 첫 번째 의심:
  GID index, is_global 플래그, rkey/lkey 혼동, MR access flag,
  post_recv 미수행, MTU mismatch

이 정도면 RDMA 입문 정리가 완료됨. 그 다음은 코드 작성, 실패, 복구 과정에서 익히는 영역임.

부록. OpenAI MRC: 초대규모 AI 학습 네트워크 사례

OpenAI는 2026년에 MRC(Multipath Reliable Connection) 라는 네트워크 프로토콜을 공개함. MRC는 RoCE를 기반으로 하되, 10만 GPU 이상 규모의 동기식 학습에서 발생하는 혼잡과 장애 문제를 줄이기 위해 설계된 방식임.

핵심 아이디어는 세 가지임:

Multi-plane 네트워크: 하나의 800Gb/s NIC를 여러 개의 100Gb/s 링크처럼 나누고, 독립적인 여러 네트워크 plane으로 분산함
Packet spraying: 하나의 전송을 단일 경로에 고정하지 않고 수백 개 경로로 패킷을 분산함
SRv6 기반 source routing: 스위치의 동적 라우팅에 의존하지 않고, 송신 측이 패킷 경로를 지정함

이 방식의 목표는 단순히 평균 bandwidth를 높이는 것이 아니라, 동기식 AI 학습에서 가장 치명적인 tail latency와 장애 전파를 줄이는 것임. 큰 학습 job에서는 일부 GPU나 링크가 느려지는 것만으로 전체 step이 지연될 수 있음. MRC는 경로 장애를 빠르게 우회하고, 혼잡 경로를 피하며, 네트워크 control plane을 단순하게 유지하는 방향으로 이 문제를 풀어냄.

이 문서의 관점에서 MRC는 “RDMA/RoCE가 실제 대규모 AI 클러스터에서 어디까지 확장되는가”를 보여주는 좋은 사례임. 다만 MRC 자체는 NIC, 스위치, 라우팅, congestion control이 함께 맞물리는 프로덕션 네트워크 설계이므로, 입문 단계에서는 RoCE 위에서 multipath, packet spraying, source routing을 결합한 초대규모 학습용 확장 사례 정도로 이해하면 충분함.

References

RDMA Aware Networks Programming User Manual (NVIDIA/Mellanox 공식 PDF)
Supercomputer networking to accelerate large scale AI training (OpenAI, 2026)
10만 GPU 시대의 네트워크, OpenAI가 직접 만든 MRC 프로토콜 (박재홍의 실리콘밸리, 2026)
