How to Think About TPUs

Source: How to Think About TPUs, part of How To Scale Your Model, published 2025-02-04.

This is a Korean lecture-note adaptation, not a line-by-line full translation. The goal is to translate the hardware mental model and connect it to LLM inference and scaling notes in this repository.

Figures from the JAX Scaling Book are reused under the repository’s MIT License.

Reading Map

TPU를 이해하는 가장 간단한 문장은 다음이다.

TPU는 거대한 matrix multiplication unit, 빠른 HBM, 작은 고속 scratchpad, 그리고 chip 간 interconnect를 결합한 가속기다.

GPU와 비교하면 TPU는 더 단순하고, 더 규칙적인 workload에 맞춰져 있다. 이 단순함은 강점이지만, 모든 문제에 자동으로 유리하다는 뜻은 아니다. TPU에서 성능을 내려면 HBM, VMEM, MXU, ICI, DCN의 bandwidth 계층을 함께 이해해야 한다.

1. TPU의 기본 구성

TPU core는 크게 세 구성 요소로 이해할 수 있다.

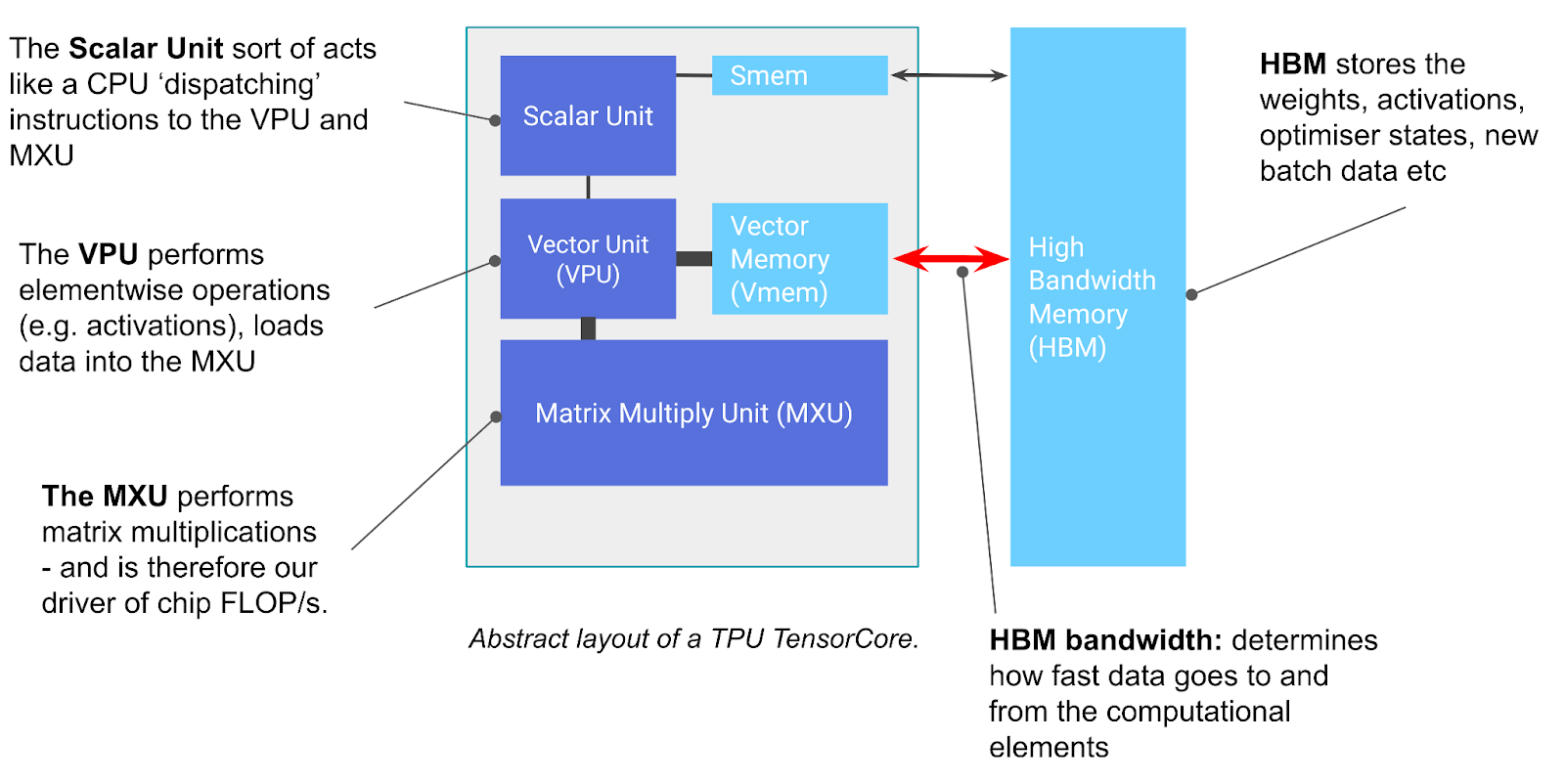

Source: JAX Scaling Book, “How to Think About TPUs”, MIT License. The original caption describes the TPU chip components: TensorCore, MXU, VPU, and VMEM.

Component	Role	GPU analogy
MXU	matrix multiplication을 수행하는 systolic array	Tensor Core
VPU	activation, elementwise op, reduction 등 vector 작업	CUDA cores / vector unit
VMEM	on-chip scratchpad memory	shared memory / SMEM보다 큰 local memory

여기서 가장 중요한 것은 MXU와 VMEM이다. TPU는 HBM에 있는 tensor를 VMEM으로 가져오고, VMEM의 tile을 MXU로 흘려보내 matmul을 수행한다. 결과도 다시 VMEM을 거쳐 HBM으로 간다.

HBM -> VMEM -> MXU/VPU -> VMEM -> HBM

이 경로의 bandwidth가 TPU 성능의 기본 한계다.

2. Systolic Array의 직관

Systolic array는 matrix multiplication을 위해 설계된 규칙적인 compute fabric이다. weight 또는 activation이 processing element 사이를 흐르면서 여러 번 재사용된다.

일반적인 matrix multiplication은 같은 값을 여러 번 memory에서 읽기 쉽다. Systolic array는 값을 한 번 가까운 곳으로 가져온 뒤, 배열 내부에서 재사용하게 만든다.

Goal:
  data movement를 줄이고 compute unit 근처에서 값을 재사용한다.

Consequence:
  regular matmul에는 매우 강하지만, shape가 잘 맞지 않으면 padding과 utilization 문제가 생긴다.

TPU의 MXU는 정해진 tile shape를 가진다. 따라서 matrix dimension이 작은 경우에도 하드웨어 tile 크기에 맞추기 위해 padding이 필요할 수 있다. 이 점은 작은 batch, 작은 hidden dimension, irregular expert shape에서 중요해진다.

3. VMEM: TPU 성능의 핵심 Scratchpad

VMEM은 HBM보다 훨씬 작지만 MXU와 훨씬 빠르게 연결된다. 원문은 TPU를 이해할 때 VMEM을 꼭 별도 memory space로 보라고 강조한다.

Memory	Capacity	Bandwidth intuition	Use
HBM	크다	상대적으로 느리다	weights, activations, KV cache
VMEM	작다	매우 빠르다	tile, temporary buffer, prefetched data
Registers	매우 작다	가장 빠르다	MXU/VPU 근처 operand

VMEM에 충분히 잘 맞는 알고리즘은 낮은 arithmetic intensity에서도 compute unit을 잘 먹일 수 있다. 반대로 VMEM에 맞지 않으면 HBM bandwidth가 병목이 된다.

Week 2의 GPU memory hierarchy와 비교하면, TPU VMEM은 단순한 cache라기보다 compiler/runtime이 명시적으로 관리하는 큰 scratchpad에 가깝다.

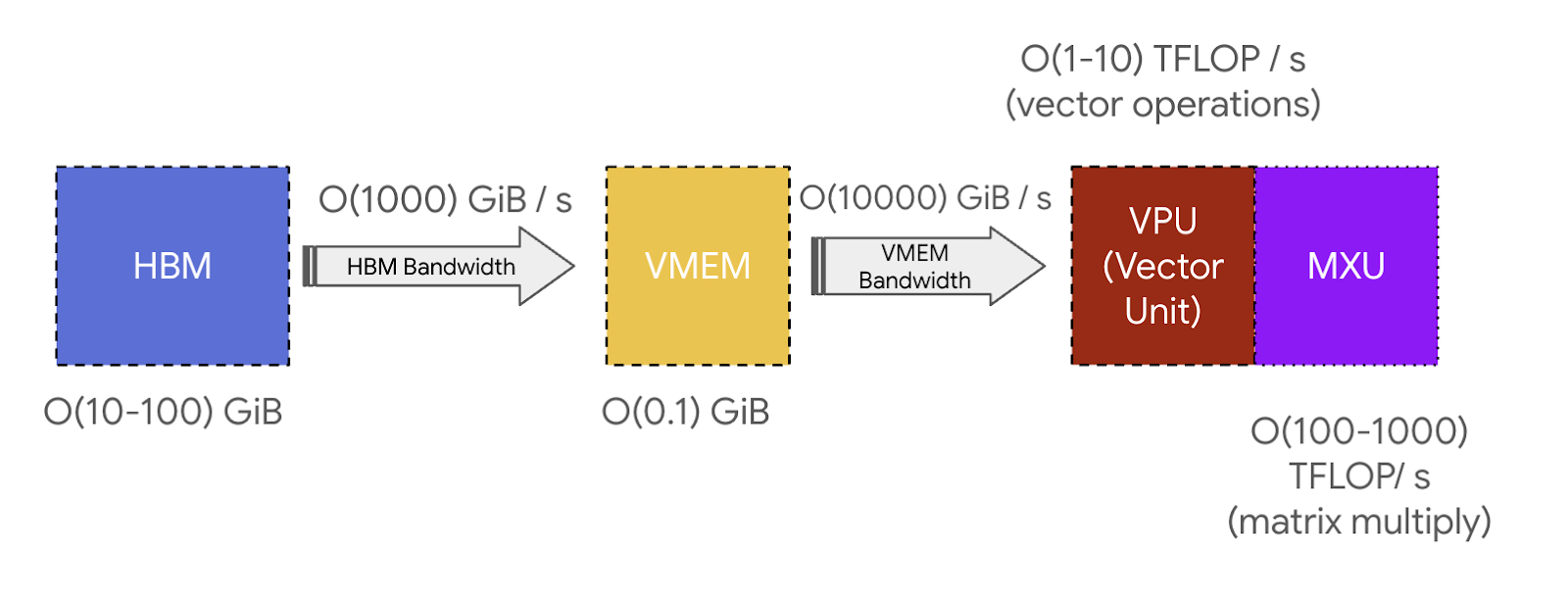

Source: JAX Scaling Book, “How to Think About TPUs”, MIT License. This figure is used in the original article to show the bandwidth relationships among TPU memory and compute paths.

4. Pipeline과 Overlap

TPU matmul은 다음 작업을 겹친다.

1. HBM에서 VMEM으로 다음 tile을 가져온다.
2. VMEM에서 MXU로 현재 tile을 공급한다.
3. MXU가 systolic array에서 multiply-accumulate를 수행한다.
4. 결과 tile을 VMEM과 HBM으로 다시 보낸다.

이 pipeline이 잘 맞으면 MXU는 memory transfer를 기다리지 않고 계속 일한다. pipeline이 깨지면 TPU도 memory-bound가 된다.

이 점은 GPU의 cp.async, TMA, double buffering과 같은 계열의 아이디어다.

5. TPU Networking: ICI와 DCN

TPU는 chip 간 연결을 ICI로, 더 넓은 datacenter 연결을 DCN으로 나눠 생각한다.

Link	Meaning	Performance intuition
HBM <-> TPU core	chip 내부 memory path	가장 중요하고 빠른 local path
ICI	TPU chip 간 직접 연결	slice 내부 collective에 사용
PCIe	host와 TPU tray 사이	HBM보다 훨씬 느린 host path
DCN	slice 또는 host 간 network	ICI보다 느린 scale-out path

중요한 점은 ICI가 완전한 all-to-all crossbar가 아니라 topology를 가진 network라는 것이다. 멀리 있는 chip으로 가는 통신은 중간 chip을 hop해야 할 수 있다. 따라서 sharding axis와 physical topology를 맞추는 것이 중요하다.

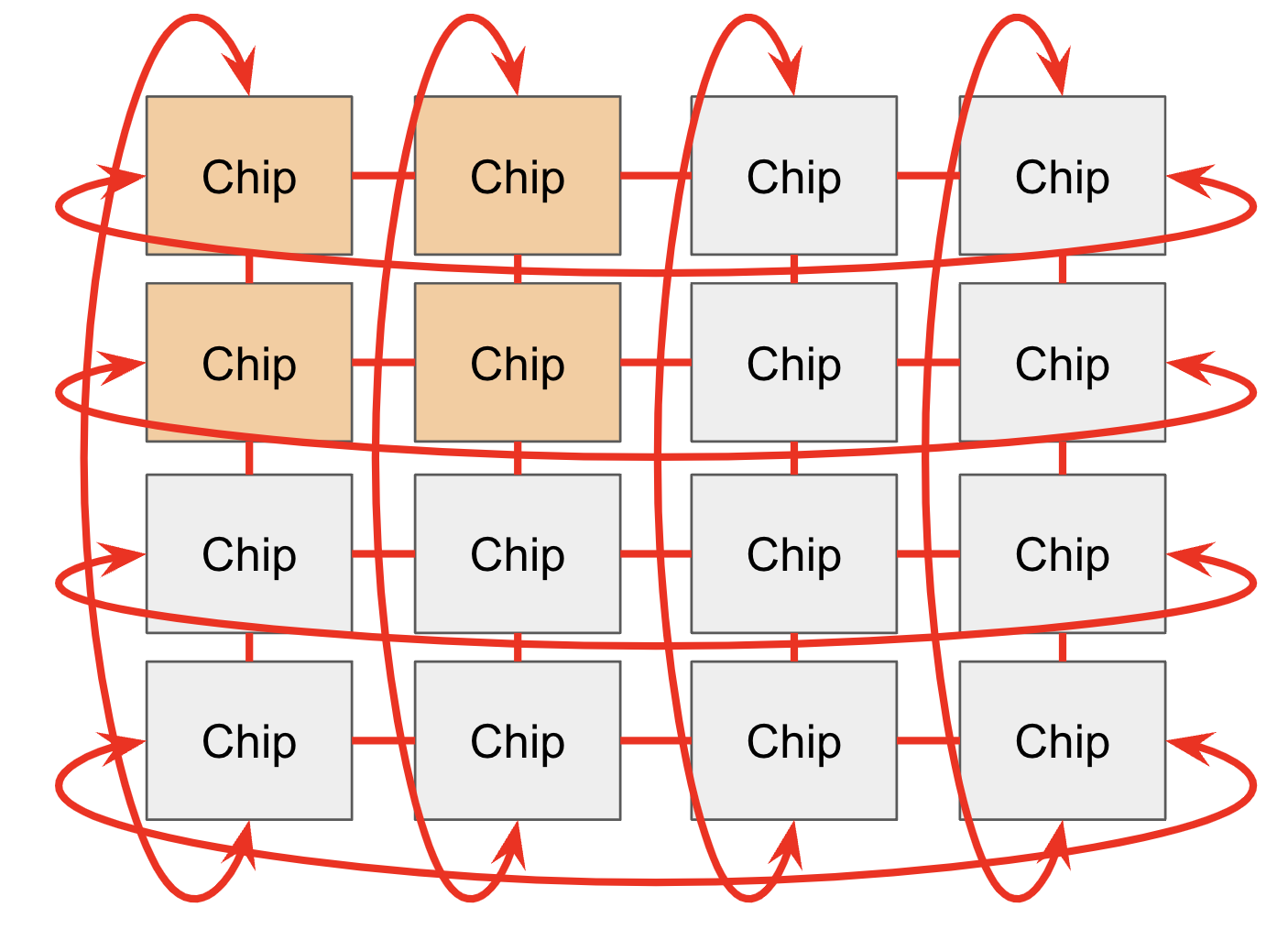

Source: JAX Scaling Book, “How to Think About TPUs”, MIT License. The original article uses this to explain TPU ICI wraparound links and torus-style neighbor connectivity.

%%{init: {"theme": "base", "themeVariables": {"background": "#171717", "primaryColor": "#232323", "primaryTextColor": "#f5f5f5", "primaryBorderColor": "#d0d0d0", "lineColor": "#cfcfcf", "fontFamily": "Inter, Arial, sans-serif"}}}%%
flowchart LR
    A[TPU core] --> B[HBM]
    A --> C[ICI neighbors]
    C -.-> D[Other TPU chips]
    A --> E[PCIe host]
    E -.-> F[DCN / other slices]

    classDef primary fill:#232323,stroke:#d0d0d0,color:#f5f5f5,stroke-width:2px;
    classDef secondary fill:#3b2f20,stroke:#d0d0d0,color:#f5f5f5,stroke-width:2px;
    classDef note fill:#52676b,stroke:#d0d0d0,color:#f5f5f5,stroke-width:2px;
    classDef accent fill:#62164d,stroke:#d0d0d0,color:#f5f5f5,stroke-width:2px;
    class A primary
    class B,C accent
    class D secondary
    class E,F note

6. Roofline로 TPU 읽기

TPU 성능을 볼 때는 peak FLOPS만 보지 않는다. 다음 비율을 같이 본다.

compute / HBM bandwidth
compute / ICI bandwidth
compute / DCN bandwidth

어떤 operation의 arithmetic intensity가 hardware ratio보다 낮으면 bandwidth-bound가 된다.

예를 들어 decode의 batch가 작으면 weight와 KV cache를 많이 읽는 데 비해 연산량이 작다. 이 경우 TPU라도 HBM bandwidth 또는 interconnect가 병목이 된다. 반대로 prefill의 큰 matmul은 충분한 batch와 sequence length가 있으면 compute-bound가 되기 쉽다.

7. TPU에서 낮은 정밀도

TPU도 lower precision matmul에서 더 높은 throughput을 낸다. INT8, INT4 같은 format을 지원하는 세대에서는 BF16보다 더 많은 operation을 처리할 수 있다.

그러나 lower precision은 항상 공짜가 아니다.

Risk	What to check
Quality loss	calibration set, task metric, perplexity
Padding/utilization	shape가 MXU tile에 잘 맞는지
VPU fallback	elementwise/reduction이 fp32 path에서 병목이 되는지
Communication	작아진 tensor가 collective bottleneck도 줄이는지

Week 4의 quantization과 연결하면, TPU에서 lower precision을 쓸 때도 핵심 질문은 같다.

bytes를 줄인 이득이 dequantization, padding, fallback, communication overhead보다 큰가?

8. TPU와 GPU의 차이를 읽는 법

Dimension	TPU	GPU
Programming model	더 정적이고 compiler 중심	더 유연하고 CUDA ecosystem 중심
Main compute unit	MXU systolic array	SM 안의 Tensor Core
Local memory	VMEM scratchpad 성격이 강함	SMEM/L1, L2, registers, TMEM
Network	ICI topology가 중요	NVLink/NVSwitch/InfiniBand 계층
Strength	large regular matmul, predictable pipeline	flexibility, kernel ecosystem, broad support

TPU를 GPU의 대체품으로만 보면 중요한 부분을 놓친다. TPU는 workload를 잘 맞추면 매우 효율적이지만, shape, sharding, topology가 성능 모델에 더 직접적으로 들어온다.

9. Repository Connections

Repository topic	Connection
Week 2 hardware foundations	memory hierarchy와 roofline을 TPU 방식으로 다시 읽는다.
Week 3 KV cache	long-context decode가 HBM/ICI bandwidth에 어떤 압력을 주는지 이해한다.
Week 4 quantization	lower precision이 throughput과 bytes 양쪽에 주는 효과를 TPU에서도 검증한다.
AI Systems Performance Engineering Chapter 4	topology-aware sharding, collective bandwidth, cross-host communication과 연결된다.

10. Check Questions

1. TPU에서 MXU, VPU, VMEM은 각각 어떤 역할을 하는가?
2. VMEM이 HBM보다 작은데도 성능에 중요한 이유는 무엇인가?
3. Systolic array가 data movement를 줄이는 방식은 무엇인가?
4. ICI와 DCN의 차이는 무엇이며, 왜 sharding에 영향을 주는가?
5. TPU에서 lower precision을 쓸 때 성능 외에 어떤 검증이 필요한가?
